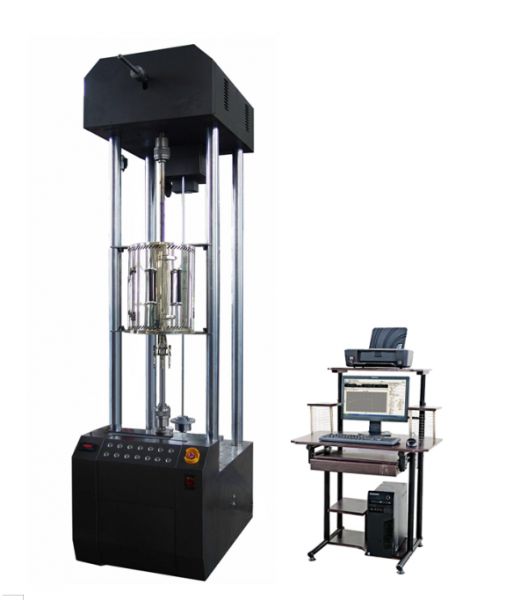

機械式持久蠕變試驗機

產品分類：特殊定做試驗機

產品概述：用於各類金屬及合金在一定的溫度和恒定的拉伸負荷作用下,測量金屬材料的蠕變性能和持久性能。

一、功能及用途：

用於各類金屬及合金在一定的溫度和恒定的拉伸負荷作用下,測量金屬材料的蠕變性能和持久性能。

二、 應用行業：

用於：計量質檢、航空航天、冶金鋼鐵、機械製造、電子電器、汽車生產、民用核能、民用航空、高等院校、科研院所、商檢仲裁等行業。

三、相關標準：

試驗機設計製造、檢驗、使用符合國家標準和有關行業標準，適用標準如下:

1、JB/T9373-1999《拉力蠕變試驗機技術條件》

2、JJG276《高溫蠕變、持久試驗機》

3、GB/2611-92《試驗機通用技術要求》

4、GB/T16825.2-2001《拉力蠕變試驗機施加力的檢驗》

5、GB/T2039-1997《金屬拉伸蠕變及持久試驗方法》

6、HB5151-1996《金屬高溫拉伸蠕變試驗方法》

7、HB5150-1996《金屬高溫拉伸持久試驗方法》

四、技術規格與主要參數：

技術指標	性能參數
主機部分
產品型號	HST304-A1	HST504-A1		HST804-A1		HST105-A1
試驗力	30kN	50kN		80kN		100kN
小試驗力	300N	500N		800N		1000N
試驗力準確度	≤1％
小砝碼	1N
調平方式	自動調平衡，調平精確高、可靠性好、穩定性好
自動調平範圍	±0.1mm（試樣變形）
機械式杠杆級數	1級			2級
杠杆比	1:100			1:50 1:100
下拉杆速度	慢速2mm/min，快速50mm/min
杠杆調平速度	2mm/min
下拉杆行程	0-250mm
上下夾頭偏心率	≤12%
負荷監控係統	可監測加載時施加於試樣上的力值，防止加載砝碼超過或少於設定值
負荷監測測量範圍	1%-100%FS
負荷監測示值相對變動值	±1%
手動卸載機構	設置有手動調節機構，意外停電時，可用其卸載，能有效地保護機器及在測試樣的安全。
計時誤差	±0.1%
主機電源	380V±10%；50Hz
主機功率	1kW	1.5kW		1.5kW		1.5kW
主機外型尺寸長×寬×高mm（L×W×Hmm）	920×650×2500	1000×750×2600		1000×750×2600		1000×750×2600
變形測量係統
變形測量傳感器	變形測量範圍		變形測量分辨率		變形測量準確度（變形測量誤差）
國產數碼變形傳感器	0～10mm，0～50mm		0.001mm		0～10mm：10μm 0～50mm：30μm
國產光柵尺*	0～5mm、0～10mm 0～30mm、0～50mm		0.001mm		0～15mm：2μm 15～25mm：3μm 25～50mm：4μm
進口光柵尺*	0～12mm		0.0001mm		0～12mm：1μm

“ * ”代表該部件可另行選配

電爐及控溫係統
電爐結構	筒式推拉結構電阻爐，采用三段電爐絲加熱，分段控製		對開式結構電阻爐，采用三段電爐絲加熱，分段控製
工作溫度範圍	200℃～1200℃		300℃～1100℃
有效均溫區長度	200mm		150mm
爐膛內徑尺寸	Φ80mm
電爐外型尺寸	Φ300×450mm（可根據用戶需求進行調整）
爐絲（電熱體）	采用HREφ5mm電熱管		采用φ0.1mm爐絲
加熱爐供電電壓	供電電壓25V		供電電壓380V
電爐使用壽命	≤1200℃下連續工作時間，大於30000小時
爐表溫度（平均）	1200℃時，≤90℃ 700℃時，≤50℃
電爐升降方式	電動升降機構提升和下降電爐，斷電後可手動升降		手動旋轉
加熱功率	5kW
控溫儀表	宇電溫控表
	導電溫控表（日本）（可選）*
測溫熱電偶	K型偶熱電偶
	S型偶熱電偶（可選）*
高溫電爐溫度精度（℃）	試驗溫度	溫度波動		溫度梯度
	200～600	±2		2
	＞600～900	±3		3
	＞900～1100	±4		4

“ * ”代表該部件可另行選配
