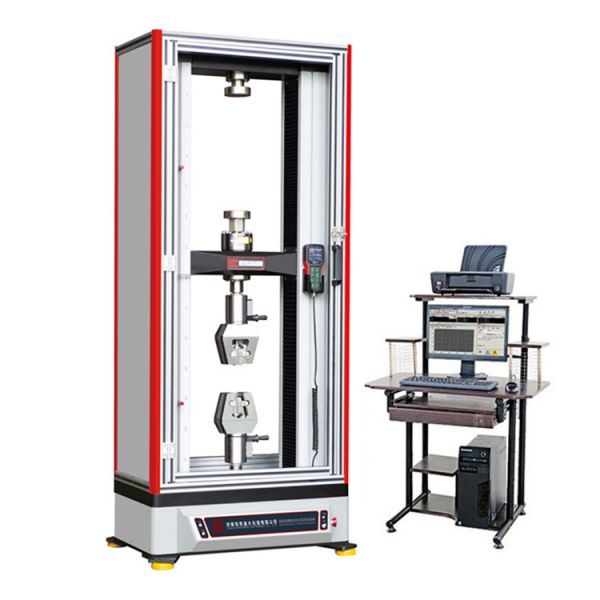

压力管道试验机

压力管道试验机产品详情：主机采用油缸下置式主机，主要针对球墨铸铁、阀门及压力管道进行力学性能检测，试验操作和数据处理符合TSGD2001-2006压力管道元件制造许可规则、GB/T1348-2009球墨铸铁件及GB228-2002《室温材料金属拉伸试验方法》的要求。

压力管道试验机方案描述：

1.主机主机采用油缸下置式主机，拉伸空间位于主机的上方，压缩、弯曲试验空间位于主机上方下横梁和工作台之间。

2.传动系统下横梁升降电机经减速器、链传动机构、丝杠副传动，实现拉伸、压缩空间的调整

3.液压系统液压原理如图所示，为负载适应型进油节流调速系统，手动阀控制试验进程。油箱内的液压油通过电机带动油泵进入油路、滤油器、送油阀，进入油缸。通过手动控制送油阀的开口大小，从而控制进入油缸的流量，满足加载的要求。试验完成后，打开回油阀卸荷并使油缸返回。上下钳口的夹紧、松开通过两个电磁换向阀控制。

压力管道试验机主要性能技术指标：

1、试验力kN600；

2、试验力示值相对误差≤示值的±1%；

3、试验力测量范围试验力的2%~100%；

4、夹紧方式液压夹紧；

5、圆试样夹持直径范围mmΦ13～Φ26Φ26～Φ40(各一副)；

6、扁试样夹持厚度范围mm0~30；

7、扁试样夹持宽度mm80；

8、拉伸试验空间mm550；

9、压缩试验空间mm500；

10、控制柜外形尺寸mm1000×460×800；

11、主机外形尺寸mm780×550×2000；

12、电机功率kW2.1；

13、主机质量kg2500；

14、立柱净间距450；

15、上下压盘尺寸mmΦ150；

16、弯曲支棍间距mm400；

17、弯曲支棍宽度mm140；

18、容许弯曲度mm100；

19、活塞行程mm200；

20、活塞移动速度mm/min约80；

21、试验空间调整速度mm/min约150
