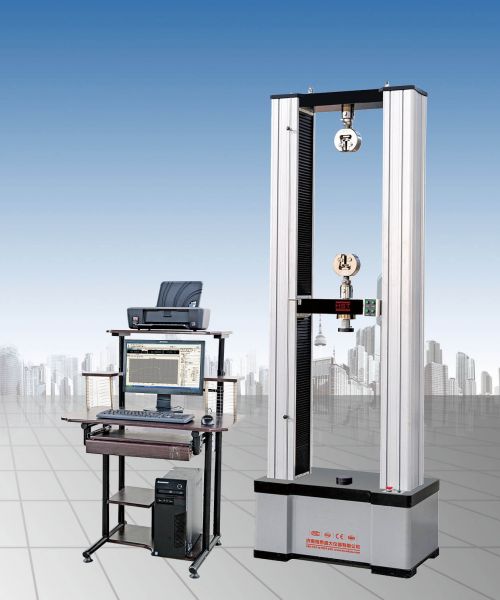

10kn、50kn、100kn彈簧電子拉壓試驗機

10kn、50kn、100kn彈簧電子拉壓試驗機    主要適用於精密螺旋彈簧、碟型彈簧等各種彈簧的強度性能檢測，廣泛應用於彈簧製造企業，低壓電器廠，動力機械廠，大專院校及科研單位。

10kn、50kn、100kn彈簧電子拉壓試驗機  主要技術指標

試驗力	10	20	50	100	200
試驗力 測量範圍	試驗力的0.4%--100%
試驗力分辨力	1/300000(全程不分檔)
試驗力示值精度	優於示值±1%
橫梁位移測量	分辨率高於0.0025mm
試驗速度範圍	0.002—500mm/min,無級調速
速度控製精度	±1%(0.01~10mm/min);±0.5%(10~500mm/min)
恒力、恒位移控製範圍	設定值<10%FS時,設定值的±1.0%以內 設定值≥10%FS時,設定值的±0.1%以內
拉伸空間	1000mm
壓縮空間	900mm
有效試驗寬度	400mm				570mm
整機電源	單相,220V±10%,50Hz				三相,380V±10%,50Hz
工作環境	室溫—35℃,相對濕度不超過80%
主機尺寸	760×500×1750mm			830×550×2000mm	1130×650×2650mm
重量	460kg			720 kg	1800 kg

10kn、50kn、100kn彈簧電子拉壓試驗機  主要功能及特點

1主機

1.1該機采用門式雙空間結構；上拉、下壓。

1.2調速係統采用交流伺服電機和減速機，性能穩定可靠，具有過流、過壓、

過載等保護裝置。調速範圍可達0.01～500mm/min。

1.3傳動部分采用圓弧同步齒形帶，精密絲杠副傳動，傳動平穩，噪音低，傳動效率

高。

2控製係統、操作軟件及數據處理係統

2.1本軟件由動態通迅，速度控製，參數輸入，數據處理，結果觀察，記錄查詢，圖表顯示，圖表打印，數據保存等功能模塊組成。

2.2試驗方式多樣化，可以設置彈簧的試驗力，檢測彈簧的剩餘高度或變形量；也可以設置彈簧的剩餘高度，檢測試驗力，克服了彈簧回彈應力對試驗數據的影響，使整個試驗過程自動化。

a)設定試驗力P，檢測彈簧的變形量F。

b)設定變形量F，檢測彈簧的試驗力P。

c)設定試驗力P，檢測彈簧的剩餘高度H（或拉伸彈簧的拉伸長度）；

d)設定彈簧的剩餘高度H（或拉伸彈簧的拉伸長度），檢測彈簧的試驗力P；可以對彈簧設定預壓縮高度進行預壓縮，預壓縮次數可以隨意設定。

e)多可以設置十個檢測點（可以設定進回程檢測）。

f)彈簧變形量的檢測以工作壓盤接觸彈簧為準，此時試驗力應有反應，試驗力（即初始力）的大小任意設定。

g)由傳感器引起的變形量可以補償。即傳感器和整機剛度引起的變形量不影響位

移的精度。

h)具有過載自動停機功能；

i)中橫梁的位置顯示數，在更改以前可記憶。
