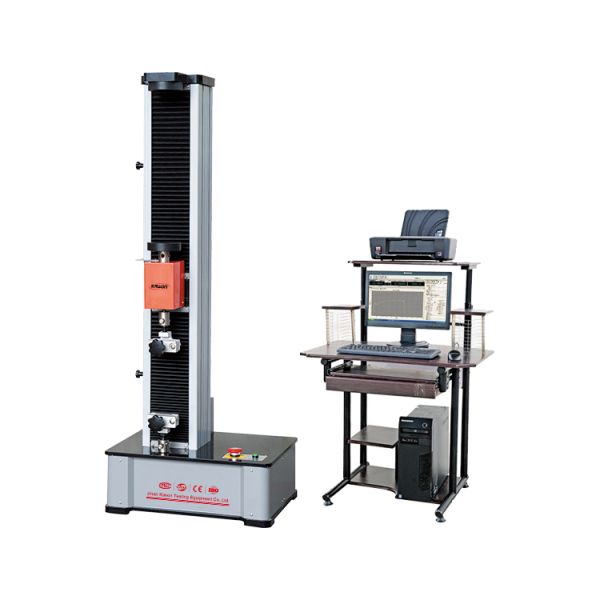

TLW係列微機控製式彈簧拉壓試驗機(單臂式）

產品分類：彈簧拉壓試驗機

產品概述：該係列產品采用電動加載減速係統減速後帶動精密滾珠絲杠副加載，實現了數據采集和控製過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、複合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。本機無汙染、噪音低，效率高，具有比較寬的調速範圍，完全符合國家及國際相關標準的要求。

TLW係列微機控製式彈簧拉壓試驗機(單臂式）產品簡介

u 該係列產品采用電動加載減速係統減速後帶動精密滾珠絲杠副加載，實現了數據采集和控製過程的全數字化調整。能對拉

簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、複合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、

剛度等強度試驗和分析。本機無汙染、噪音低，效率高，具有比較寬的調速範圍，完全符合國家及國際相關標準的要求。

u 該機廣泛應用於航空航天、機械製造、彈簧生產企業、家電等行業的彈簧檢驗及分析，是科研院校、大專院校、工礦企

業、技術監督、商檢仲裁等部門的理想測試設備。

TLW係列微機控製式彈簧拉壓試驗機(單臂式）

TLW係列微機控製式彈簧拉壓試驗機(單臂式）產品特點

試驗機主機

u 計算機屏幕顯示試驗力、位移、橫梁移動速度、試驗機工作狀態等，並具有快捷鍵操作。

u 具有實時采集數據、數據運算處理，並提供數據儲存、檢索、統計、打印等功能，能實時顯示，繪製試驗力-變形曲線、

能進行曲線放大或縮小，曲線的局部放大，並且用戶可在放大區域內通過鼠標拖動來實現放大曲線的平移，具有曲線打印預

覽以及人工修整等功能。

u 應自動計算壓縮彈簧的分段剛度P/。計算公式如下：彈簧的剛度 P/=（P2-P1）/（F2-F1）

u 根據用戶要求打印各種試驗報表（報表格式由用戶提出）。

TLW係列微機控製式彈簧拉壓試驗機(單臂式）產品技術參數

產品型號	TLW-005	TLW-01	TLW-02	TLW-05	TLW-1	TLW-2	TLW-3	TLW-5
試驗力（N)	50	100	200	500	1000	2000	3000	5000
主機結構型式	單臂式雙空間機型（下拉，上壓）
控製方式	計算機全自動控製
準確度等級	1 級
試驗力測量範圍 (F·S)	2%～100%F·S（內外不分檔）
試驗力示值相對誤差	≤±1%%
位移示值相對誤差	≤±1%
位移顯示分辨力	0.01mm
變形示值誤差	≤±（50+0.15L）um
速度調節範圍	0.01-500mm/min（無級調速）
速度相對誤差	≤±1%
有效拉伸空間	標準型600mm
有效壓縮空間	標準型600mm
壓盤直徑	110mm
上下壓盤平行度	≤0.05mm
主機電源	AC220V±10%，50Hz
試驗機尺寸	550×400×1600mm
重量	約100kg
